凈化空調空氣凈化解決方案

凈化空調空氣凈化解決方案：

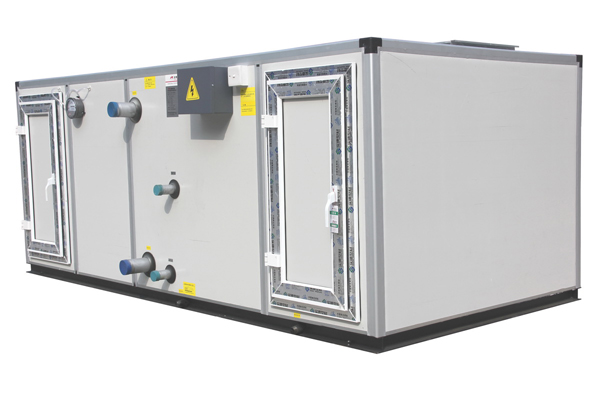

凈化空調也就是組合式空調機,凈化空調能進行空氣運行制冷、干燥、加熱、加濕、混合、過濾凈化、消聲、輸送等處理過程，各 功能段組合靈活，可按使用場合要求任意多功能組合，能滿足各行業的空氣凈化，空氣調節系統的需要 ，廣泛應用于電子儀表、精密儀器制造、紡織、化織、卷煙、制藥、醫院手術室、食品、化妝品、核電 站、輕化工等行業作工業性空調，也適用于影劇院、體育館、商店、餐館、賓館、辦公大樓等大中型公
共建筑作適應性空調。

空調送風系統通過一定的流速將灰塵送到過濾系統當中，初級過濾器將5um以上大顆?；覊m留在過濾表 面，中效過濾器將1um-5um顆粒抓取，高效過濾器將0.3um-0.5um以上灰塵顆粒過濾，從而保證無塵車間等級！

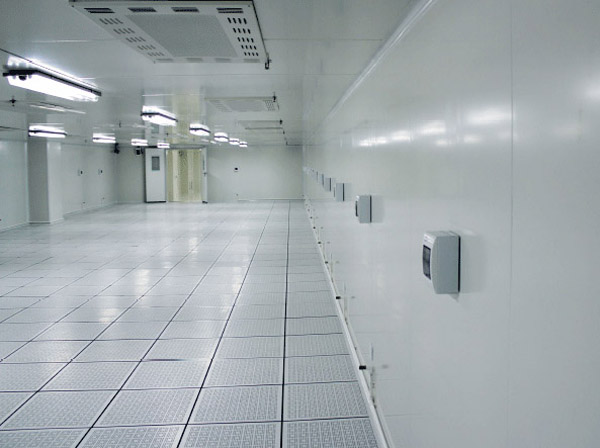

無塵室空調特性：

微塵粒子（按等級要求）
溫度（22-23攝氏度DB），濕度（40-45%RH）
恒溫恒濕控制要求（正負0.1攝氏度，正負2%）
全外氣與高換氣次數（化學藥品，氣體，揮發溶劑）
全天候（24hr）運轉（負荷大，備份機組）

氣流分布與控制
高能耗，高運轉以及維修成本（1.4-1.9KW/m2）
空氣循環量計算：
1、依空氣換氣次數（ACH）
Q=V*ACH
（m3/hr）=（m3/次）*（次/hr）
（2）依氣流速度（Airvelocity）

Q=V*A
（m3/hr）=（m/s）*（m2）
循環風量=風速*面積（房間或回風口）

2、依氣流速度（Airvelocity）
Q（立方米/hr）=v(m/s)*A(m2)

循環風量=風速*面積
（1）外氣量（Q1與Q2較大者）
Q1=制程排氣量（Qe）+間隙外洩量（Qi）+關門外泄量（Qd）
（2）外氣量=排氣量+10%排氣量（泄漏）+1%循環空氣量=8~10%循環空氣量

空調內過濾網設計方案
AirFilter（空氣過濾器.濾網）
初級濾網–外氣入口 （Pre-filter）（5um↑）
重擊濾網–空調箱中 （MediumEfficiencyFilter’BagFilter） （1um↑）
高效率濾網–無塵室 （HighEfficiencyParticulateAirFilter’HEPA） （1um↓）
超高效率濾網–Class100↑ （UltraLowPenetrationAirFilter’ULPA） （o.5u↓）
空調凈化應用

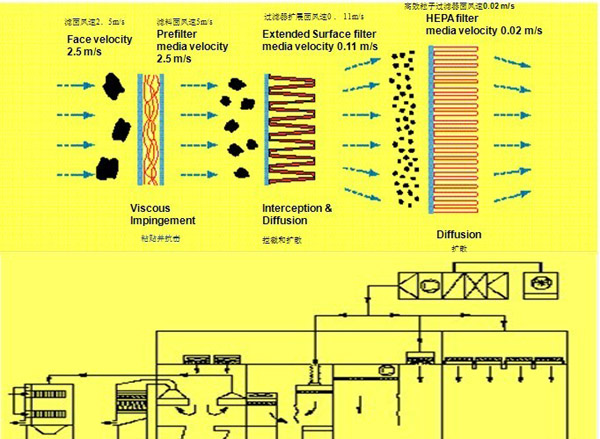

空調內濾網及空調系統示意圖

根據行業制程的不同要求，產品對無塵等級的要求不同，對過濾器的選型也是不一樣的，不但要對應過濾顆粒粒徑大小而設計，還要考慮空氣過濾器中不同規格的參數比如初阻力，效率精度，流速等因素來設計，選取相應的過濾器。
